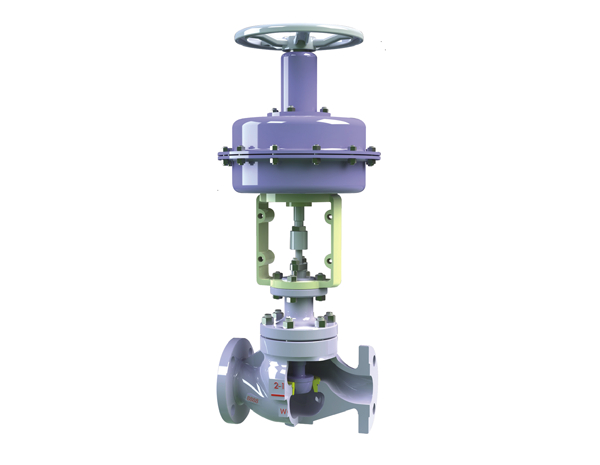

HK600高性能单座调节阀

概述

HK600系列单座调节阀是一种顶导向结构调节阀，阀体结构紧凑，流通呈S流线型的通道，使其降压损失小，流量大，可调范围广，流量特性精度高，抗振性好。调节阀可配多弹簧薄膜执行机构，也可配电动执行机构，结构紧凑，输出力大。使用与控制不同压力和温度的流体和高粘度流体，即浆液的控制。

单座阀门的代号

HK611-p常温型-17~+230℃

HK612-p高温型-17~+566℃

HK613-p低温型-100~+45℃

HK600单座阀的基本组成

     HK600系列单座调节阀是由阀体、阀盖、阀座、阀芯、阀杆、导向套和填料等零件组成，阀芯和阀杆连接在一起，阀盖和阀体之间设有导向套，为阀芯上下移动起导向作用，导向套上设有泄压平衡孔，是导向套上腔的介质很容易通过小孔流入阀腔，不会影响阀芯的移动。阀体内设有一个阀芯和一个阀座，泄漏量小，容易保证密封。

单座调节阀Cv值和行程
